DTCA230-66

DTCA230-66

最高支持2/3‘’靶面相机

下载

download

产品参数

产品图纸

相关应用

产品参数

data

基本参数

支持CCD尺寸(Φmm)

11.0(2/3")

物方视场FOV(Φmm)

66

放大倍率β(x)

0.166

物方工作距WD(mm)

173±3

像方F/#

3.3

物方景深DOF(mm)

±4.8@F3.3

像方畸变(% max)

<0.1

物方远心度(° max)

<0.1

物像距I/O(mm)

336±3

镜头总长(mm)

146.5

镜头接口

C

净重(KG)

0.6

像方MTF30(lp/mm)

>260

可变光栏

有

是否同轴光

否

视野范围（mmxmm）

1/1.8" EV76C570(7.2x5.4)

43.4x32.5

1/1.7" IMX226(7.5x5.6)

45.2x33.7

2/3" IMX250/264(8.45x7.1)

50.9x42.8

基本参数

分辨率

2330

镜头总长(mm)

146.5

物方景深DOF(mm)

±4.8@F3.3

像方F/#

3.3

物像距I/O(mm)

329±3

相机靶面

12.43

像方MTF30(lp/mm)

>260

物方工作距WD(mm)

166±3

放大倍率β(x)

0.166

物像距I/O(mm)

336±3

物方工作距WD(mm)

173±3

像元大小

2.4

像方畸变(% max)

<0.1

像元大小

3.69

支持CCD尺寸(Φmm)

11.0(2/3")

物方远心度(° max)

<0.1

物方工作距-WD

65±1mm

物方工作距

65±1mm

物方视场FOV(Φmm)

66

物方视场

27.5mm

芯片尺寸

1/2"

物方视场

72.7mm

镜头接口

C

放大倍率β(x)

1X

净重(KG)

0.6

净重(KG)

1

镜头对角线

11.4mm

是否同轴光

是

放大倍率β(x)

0.2x

可变光栏

有

1/1.7" IMX226(7.5x5.6)

45.2x33.7

相机接口

F

1/2.5”9P001(5.7×4.28)

211.1×158.5

1/2.3”9J003(6.44×4.62)

238.5×171.1

像方最佳F\/#

1

1/2.5”9P001(5.7×4.28)

211.1×158.5

1/2.3”9J003(6.44×4.62)

238.5×171.1

物方视场FOV(Φmm)

20mm

物方景深DOF(mm)

2

像方畸变(% max)

6

物方工作距WD(mm)

8

物方远心度(° max)

20

物像距I/O(mm)

9

像方F/#

2

镜头总长(mm)

15

像方MTF30(lp/mm)

3

镜头接口

F

可变光栏

无

净重(KG)

--

是否可变光栏

1

是否同轴光

否

1/1.8" EV76C570(7.2x5.4)

43.4x32.5

2/3" IMX250/264(8.45x7.1)

50.9x42.8

产品图纸

drawing

结构图

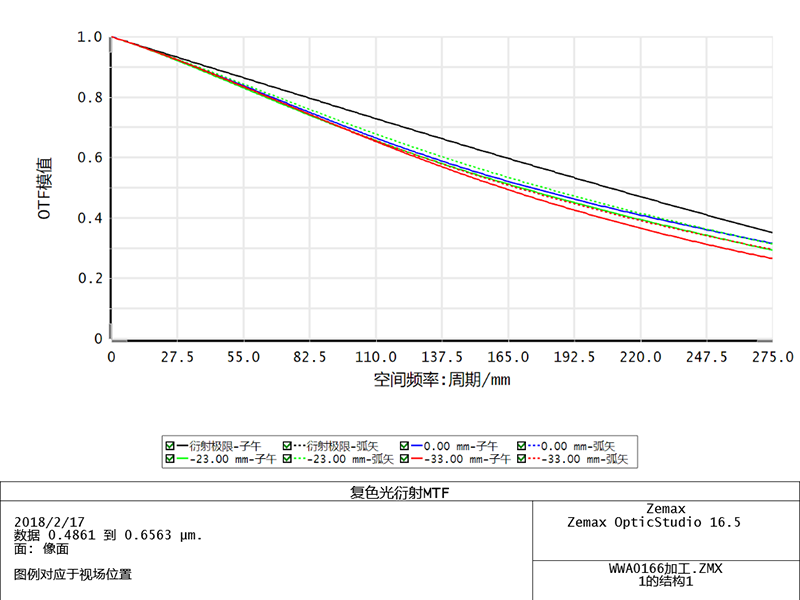

MTF曲线

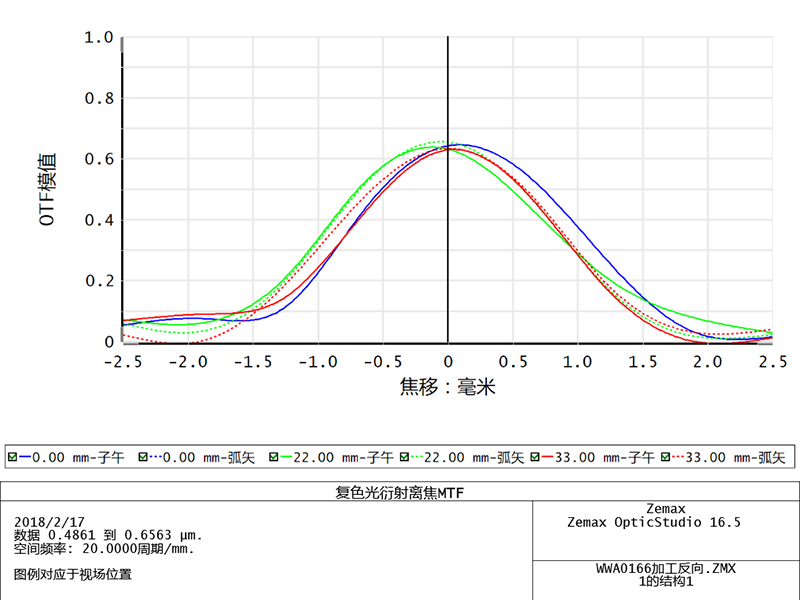

DOF曲线
