DTCM210-36-M58-AL-最高支持2‘’靶面相机

首页产品中心 DTCM系列高精度双远心镜头(大靶面) 最高支持2‘’靶面相机

DTCM210-36-M58-AL

DTCM210-36-M58-AL

最高支持2‘’靶面相机

下载

download

产品参数

产品图纸

相关应用

产品参数

data

基本参数

支持CCD尺寸(Φmm)

33(2")

物方视场FOV(Φmm)

36

放大倍率β(x)

0.917

物方工作距WD(mm)

110±2

像方F/#

15.5

物方景深DOF(mm)

±0.9@F20

像方畸变(% max)

<0.1

物方远心度(° max)

<0.1

物像距I/O(mm)

347±2

镜头总长(mm)

225.0

镜头接口

M58

净重(KG)

1.0

像方MTF30(lp/mm)

>50

视野范围（mmxmm）

2" DALSA 12M(24.58x18.43)

26.8x20.1

2" PYTHON 25K(23.04x23.04)

25.1x25.1

基本参数

物像距I/O(mm)

347±2

镜头总长(mm)

225.0

物方景深DOF(mm)

±0.9@F20

净重(KG)

1.0

像方MTF30(lp/mm)

>50

放大倍率β(x)

0.917

相机靶面

15.84

物方工作距WD(mm)

110±2

分辨率

4000

物方视场FOV(Φmm)

36

2" DALSA 12M(24.58x18.43)

26.8x20.1

2" PYTHON 25K(23.04x23.04)

25.1x25.1

物方视场FOV(Φmm)

42mm

像方F/#

15.5

物方工作距

65±1mm

支持CCD尺寸(Φmm)

33(2")

镜头接口

M58

镜头对角线

33mm

物方远心度(° max)

<0.1

像元大小

10

像方畸变(% max)

<0.1

镜头接口

M42/48/58

物方工作距-WD

465±6mm

相机接口

F

放大倍率β(x)

0x

1/2.5”9P001(5.7×4.28)

211.1×158.5

1/2.3”9J003(6.44×4.62)

238.5×171.1

1/2.5”9P001(5.7×4.28)

211.1×158.5

1/2.3”9J003(6.44×4.62)

238.5×171.1

CCD

2"

产品图纸

drawing

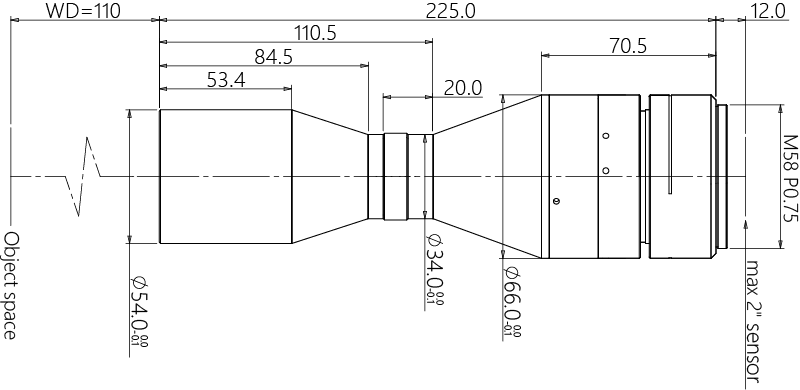

结构图

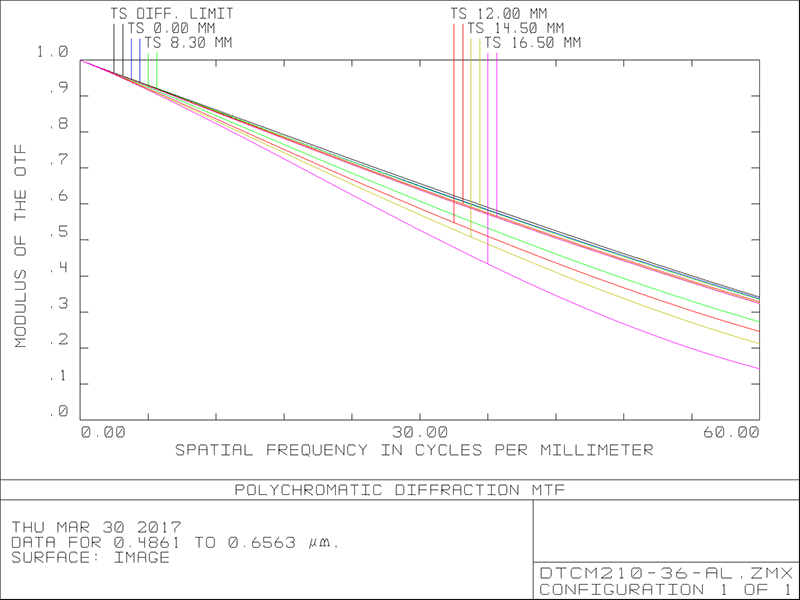

MTF曲线
