DTCM175-120H-M58-AL
最高支持1.75‘’靶面相机
申请报价
产品参数
产品图纸
相关应用
产品参数
data
基本参数
支持CCD尺寸(Φmm)
29(1.75")
物方视场FOV(Φmm)
120
放大倍率β(x)
0.242
物方工作距WD(mm)
273±5
像方F/#
6.8
物方景深DOF(mm)
±11.0@F16
像方畸变(% max)
<0.1
物方远心度(° max)
<0.1
物像距I/O(mm)
638±5
镜头总长(mm)
352.6
镜头接口
M58
净重(KG)
4.7
像方MTF30(lp/mm)
>135
视野范围(mmxmm)
1.75" CMV12000(22.53x16.90)
93.1x69.8
1.75" PYTHON16k(18.43x18.43)
76.2x76.2
1.75" LineScan-4k(28.8mm)
119.0
产品图纸
drawing

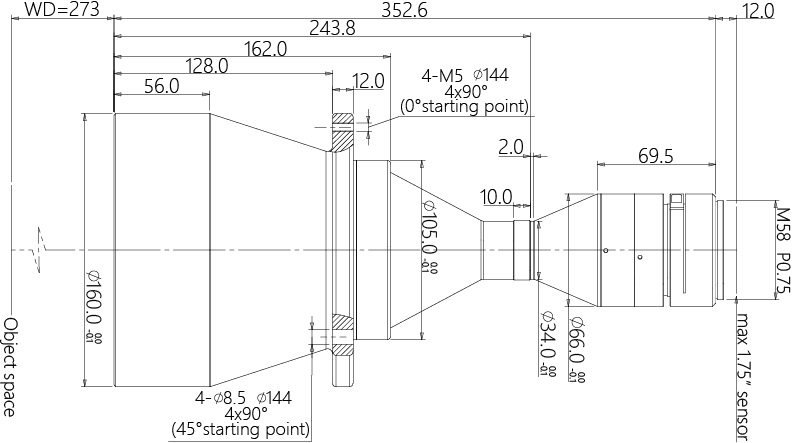

结构图

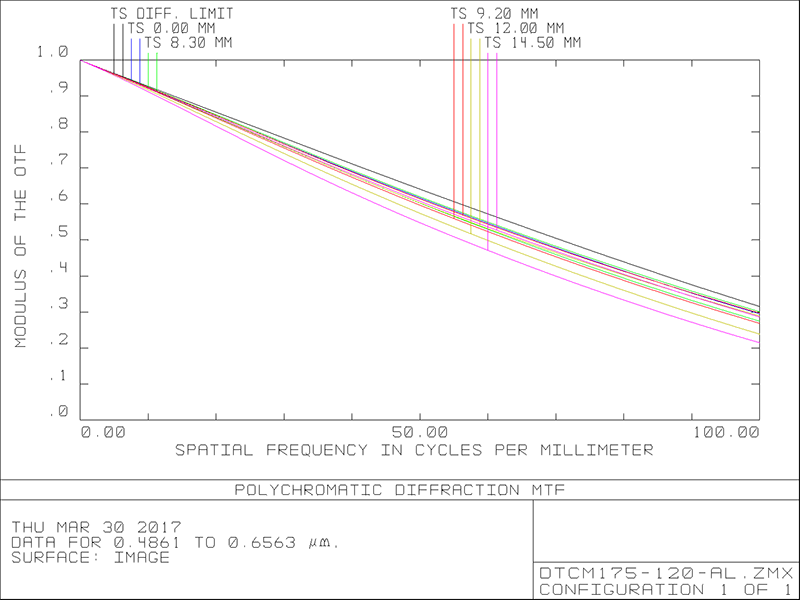

MTF曲线
