DTCM175-170-M58-AL
最高支持1.75‘’靶面相机
申请报价
产品参数
产品图纸
相关应用
产品参数
data
基本参数
支持CCD尺寸(Φmm)
29(1.75")
物方视场FOV(Φmm)
170
放大倍率β(x)
0.171
物方工作距WD(mm)
318±5
像方F/#
6.8
物方景深DOF(mm)
±21.9@F16
像方畸变(% max)
<0.1
物方远心度(° max)
<0.1
物像距I/O(mm)
787±5
镜头总长(mm)
457.2
镜头接口
M58
净重(KG)
7.0
像方MTF30(lp/mm)
>125
视野范围(mmxmm)
1.75" CMV12000(22.53x16.90)
131.8x98.8
1.75" PYTHON16k(18.43x18.43)
107.8x107.8
1.75" LineScan-4k(28.8mm)
168.4
产品图纸
drawing

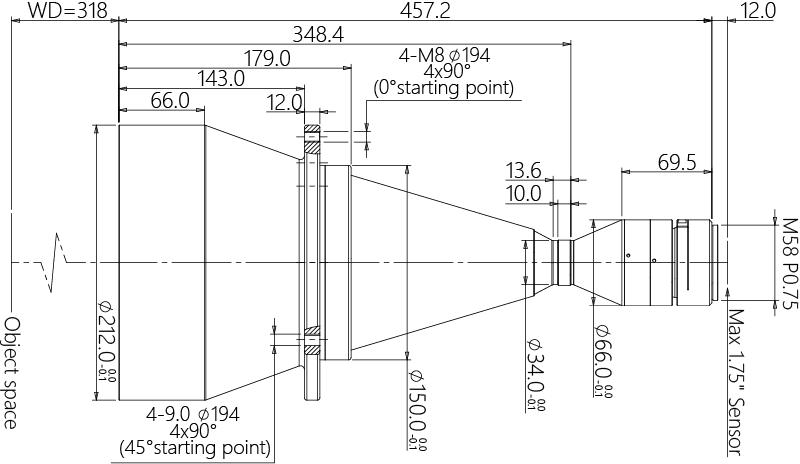

结构图

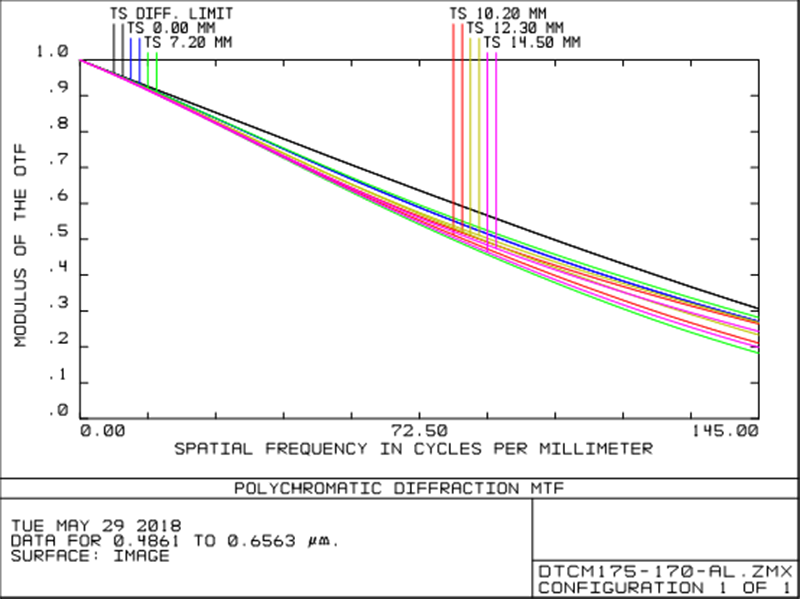

MTF曲线



相关应用
application
