DTCM111-258-AL
最高支持1.1‘’靶面相机
申请报价
产品参数
产品图纸
相关应用
产品参数
data
基本参数
支持CCD尺寸(Φmm)
18.4(1.1")
物方视场FOV(Φmm)
258
放大倍率β(x)
0.071
物方工作距WD(mm)
338±5
像方F/#
6.2
物方景深DOF(mm)
±86.5@F11
像方畸变(% max)
<0.1
物方远心度(° max)
<0.1
物像距I/O(mm)
815±5
镜头总长(mm)
459.7
镜头接口
C
像方MTF30(lp/mm)
>150
视野范围 (mmxmm)
1" IMX183 (13.13x8.76)
184.9x123.4
1.1" IMX253 (14.19x10.38)
199.9x146.2
产品图纸
drawing

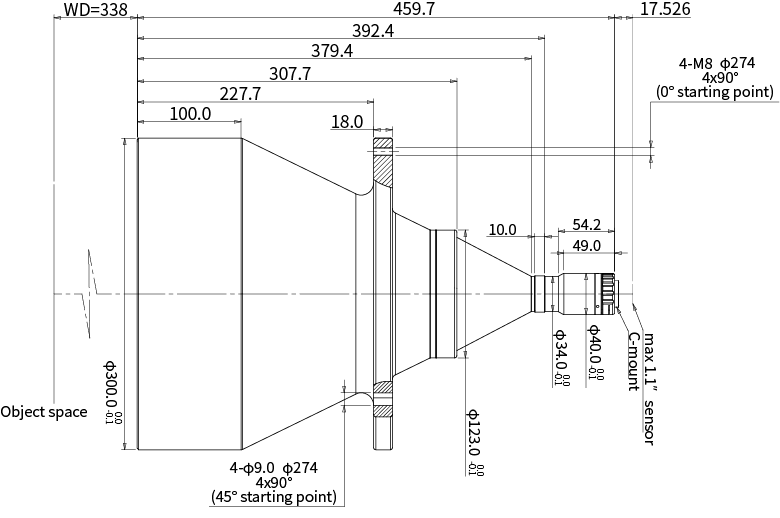

结构图




MTF曲线



相关应用
application
