DTCM110-36
最高支持1‘’靶面相机
申请报价
产品参数
产品图纸
相关应用
产品参数
data
基本参数
支持CCD尺寸(Φmm)
16.6(1")
物方视场FOV(Φmm)
36
放大倍率β(x)
0.46
物方工作距WD(mm)
110±2
像方F/#
7.8
物方景深DOF(mm)
±3.0@F16
像方畸变(% max)
<0.1
物方远心度(° max)
<0.1
物像距I/O(mm)
284±2
镜头总长(mm)
156.4
镜头接口
C
净重(KG)
0.5
像方MTF30(lp/mm)
>100
视野范围 (mmxmm)
1" PYTHON5000 (12.43x9.83)
27.0x21.4
1" IMX255 (14.19x7.51)
30.8x16.3
1" IMX183 (13.13x8.76)
28.5x19.0
产品图纸
drawing

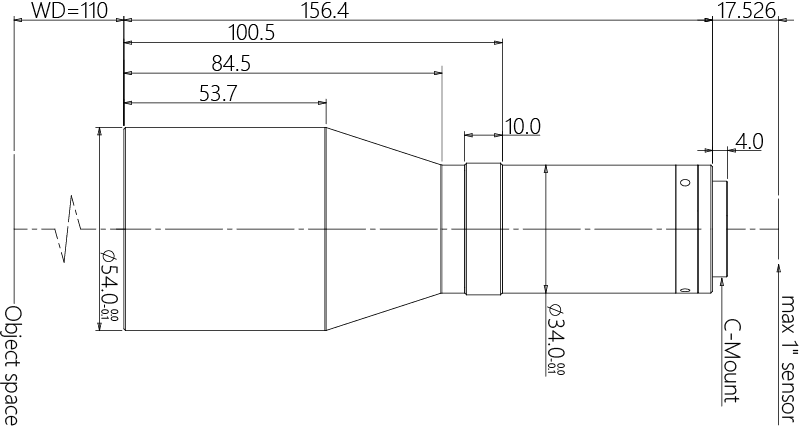

结构图

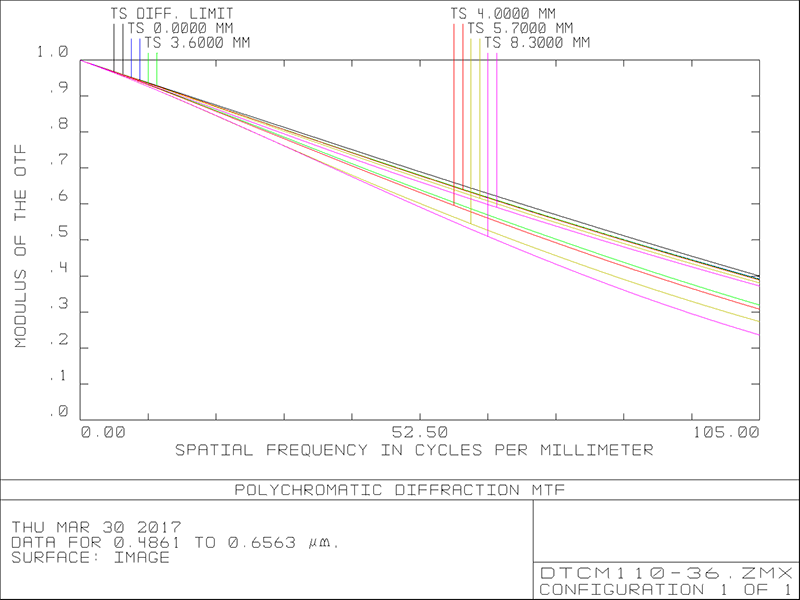

MTF曲线
