DTCM118-136-AL
最高支持1/1.8‘’靶面相机
申请报价
产品参数
产品图纸
相关应用
产品参数
data
基本参数
支持CCD尺寸(Φmm)
9.0(1/1.8")
物方视场FOV(Φmm)
136
放大倍率β(x)
0.066
物方工作距WD(mm)
288±5
像方F/#
4.6
物方景深DOF(mm)
±101@F11
像方畸变(% max)
<0.1
物方远心度(° max)
<0.1
物像距I/O(mm)
651±5
镜头总长(mm)
345
镜头接口
C
净重(KG)
4.2
像方MTF30(lp/mm)
>200
视野范围 (mmxmm)
1/1.8" IMX178 (7.43x4.9)
112.6x74.2
1/1.8" IMX252/265 (7.1x5.3)
107.6x80.3
产品图纸
drawing

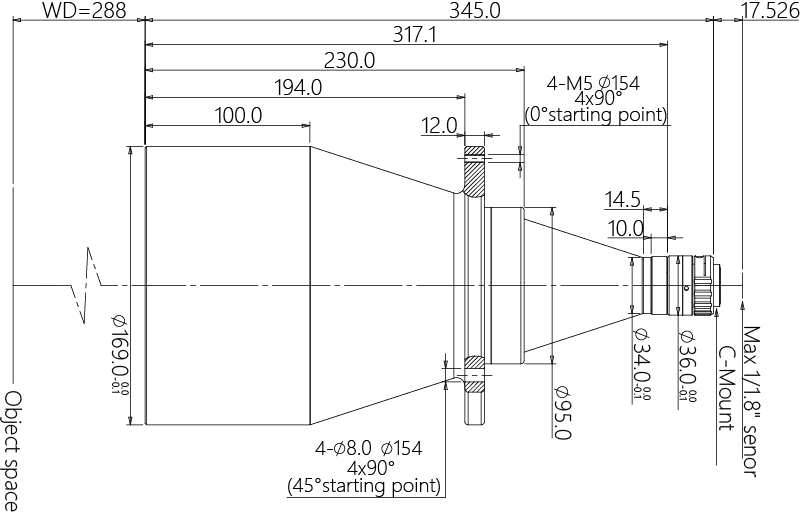

结构图




MTF曲线
