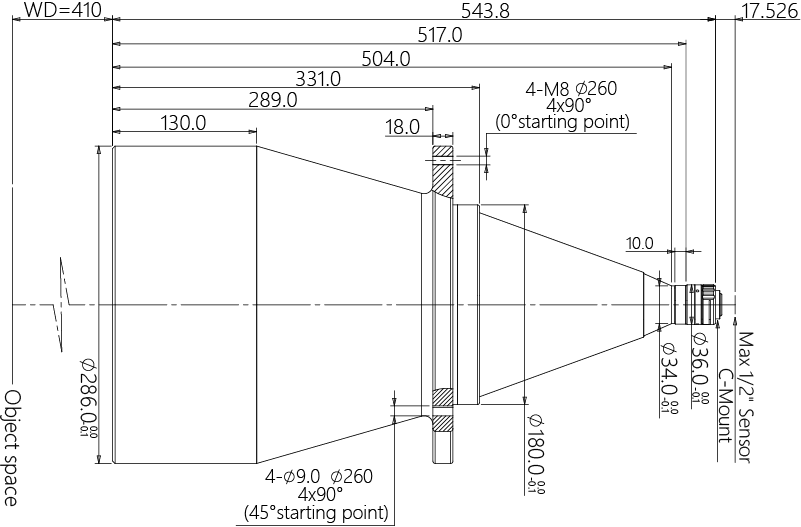

结构图

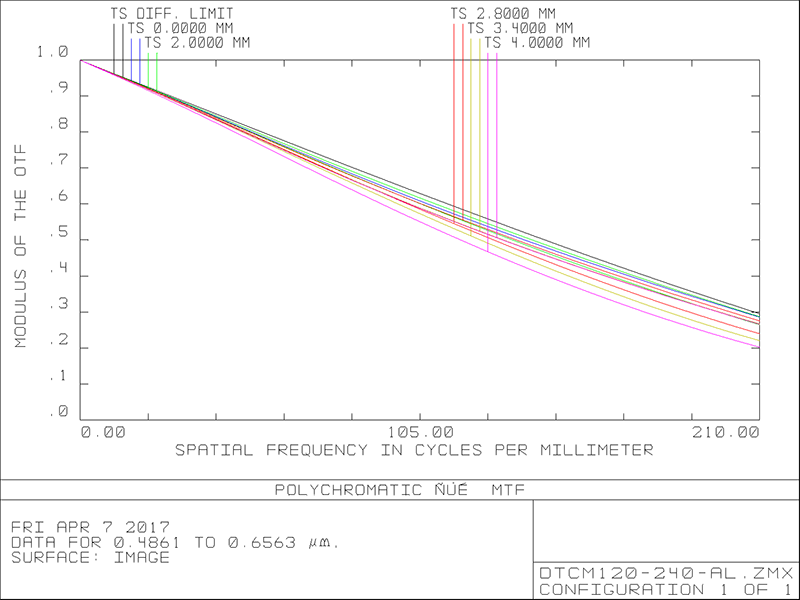

MTF曲线
DTCM120-240H-AL
最高支持1/2‘’靶面相机
申请报价
产品参数
产品图纸
相关应用
产品参数
data
基本参数
支持CCD尺寸(Φmm)
8.0(1/2")
物方视场FOV(Φmm)
240
放大倍率β(x)
0.033
物方工作距WD(mm)
410±6
像方F/#
4.2
物方景深DOF(mm)
±397@F11
像方畸变(% max)
<0.1
物方远心度(° max)
<0.1
物像距I/O(mm)
971±6
镜头总长(mm)
543.8
镜头接口
C
净重(KG)
19.0
像方MTF30(lp/mm)
>210
视野范围 (mmxmm)
1/2.5" 9P001/31 (5.7x4.28)
172.7x129.7
1/2.3" 9J003 (6.44x4.62)
195.2x140.0
产品图纸
drawing
相关应用
application
