DTCM125-120H-AL
最高支持1/2.5‘’靶面相机
申请报价
产品参数
产品图纸
相关应用
产品参数
data
基本参数
支持CCD尺寸(Φmm)
7.2(1/2.5")
物方视场FOV(Φmm)
120
放大倍率β(x)
0.06
物方工作距WD(mm)
273±5
像方F/#
4.2
物方景深DOF(mm)
±122@F11
像方畸变(% max)
<0.1
物方远心度(° max)
<0.1
物像距I/O(mm)
564±5
镜头总长(mm)
266.2
镜头接口
C
净重(KG)
4.2
像方MTF30(lp/mm)
>210
视野范围 (mmxmm)
1/3" AR130/RJ33(4.8x3.6)
80.0x60.0
1/2.5" 9P001/31 (5.7x4.28)
95.0x71.3
产品图纸
drawing

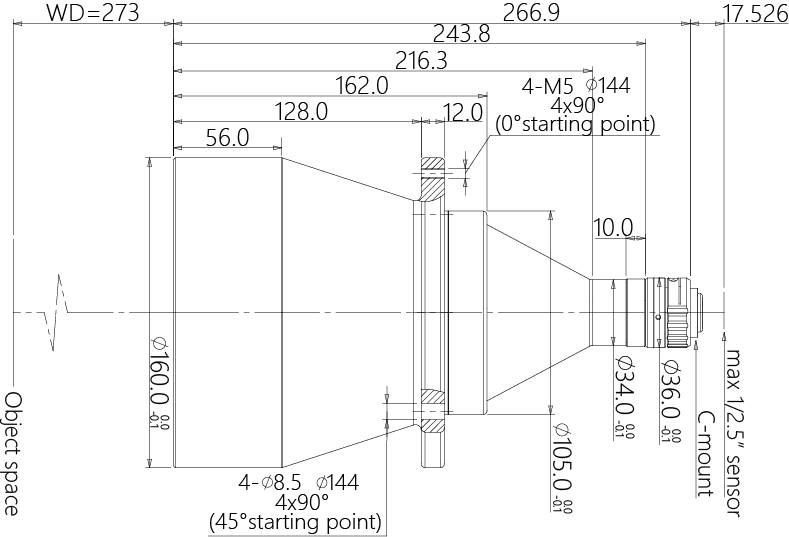

结构图

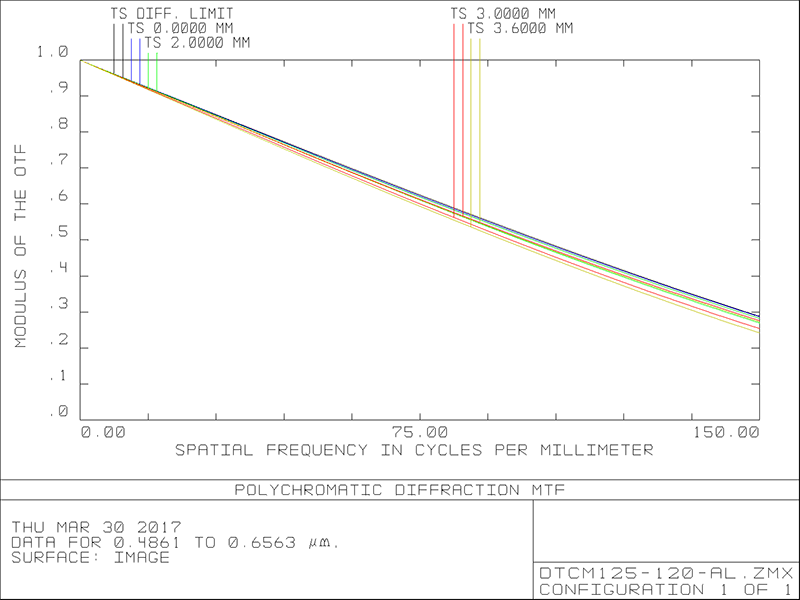

MTF曲线



相关应用
application
