WWK022-220-111-工作距220mm

首页产品中心 WWK系列面向大靶面远心镜头工作距220mm

WWK022-220-111

WWK022-220-111

工作距220mm

下载

download

产品参数

产品图纸

相关应用

产品参数

data

基本参数

支持CCD尺寸(Φmm)

18.0(1.1")

放大倍率β(x)

0.22

物方工作距WD(mm)

220±3

像方F/#

8

像方MTF30(lp/mm)

>110

物方景深DOF(mm)

±6.6@F8

像方畸变(% max)

<0.1

物方远心度(° max)

<0.15

镜头总长(mm)

232.9

镜头接口

C

是否同轴光

否

视野范围（mm x mm）

1“ IMX183 (13.13x8.76)

59.7x39.8

1.1" IMX253 (14.19x10.38)

64.5x47.2

基本参数

相机靶面

3.36

分辨率

576

镜头总长(mm)

232.9

物方景深DOF(mm)

±6.6@F8

像元大小

1.4

放大倍率β(x)

0.22

像方MTF30(lp/mm)

>110

像方F/#

8

物方远心度(° max)

<0.1

1“ IMX183 (13.13x8.76)

59.7x39.8

物方远心度(° max)

<0.15

像方畸变(% max)

<0.1

物方景深DOF(mm)

1

物方工作距WD(mm)

220±3

1.1" IMX253 (14.19x10.38)

64.5x47.2

支持CCD尺寸(Φmm)

18.0(1.1")

镜头对角线

18.4mm

像方最佳F\/#

1

物方视场FOV(Φmm)

/

物方工作距-WD

220±3mm

物方工作距

378±4mm

物像距I/O(mm)

1

1/2.5”9P001(5.7×4.28)

211.1×158.5

1/2.3”9J003(6.44×4.62)

238.5×171.1

镜头接口

C

是否同轴光

否

产品图纸

drawing

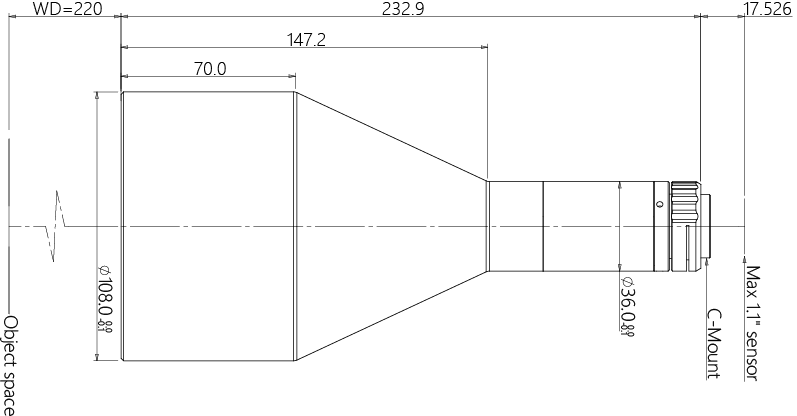

结构图
